Interruptor de flotador FLOTECT Dwyer – serie L4

Dwyer

Comparte en Redes

Add to WishlistRemove from Wishlist
Add to Wishlist
Categoría:
Cars Models : Interruptores- Nivel Dwyer Interruptor de flotador FLOTECT – serie L4 ,

Descripción

El Interruptor de flotador FLOTECT Dwyer – serie L4 funciona automáticamente para indicar el nivel del tanque. Ideal para arrancar o detener bombas, abrir o cerrar válvulas o activar señales de alarma de nivel. Un exclusivo diseño de conmutación accionado magnéticamente brinda un rendimiento superior. No hay fuelles, resortes o sellos que puedan fallar. En su lugar, un flotador de movimiento libre atrae un imán dentro del cuerpo metálico sólido del interruptor, accionando un interruptor de acción rápida mediante un sencillo brazo de palanca. El diseño de la bisagra del brazo del flotador limita el ángulo del brazo para evitar que quede colgado verticalmente.

Interruptor operado magnéticamente, cuerpo a prueba de fugas, a prueba de explosiones

Características

  1. Cuerpo a prueba de fugas, maquinado a partir de material en barras.
  2. Las opciones de flotador dependen de la presión máxima y del peso específico.
  3. Resistente a la intemperie, diseñado para cumplir con las especificaciones NEMA 4.
  4. A prueba de explosiones.
  5. Se instala de manera directa y fácil en el tanque mediante una conexión para derivación roscada o una brida.
  6. Conjunto eléctrico que puede reemplazarse fácilmente sin desinstalar la unidad, de manera que no es necesario apagar el proceso.
  7. Instalación horizontal o instalación vertical opcional de montaje superior.
  8. Un exclusivo diseño de conmutación accionada magnéticamente brinda un rendimiento superior.
  9. Sin fuelles, resortes o sellos que puedan fallar.
  10. Un flotador de movimiento libre atrae un imán dentro del cuerpo metálico sólido del interruptor, accionando un interruptor de acción rápida mediante un sencillo brazo de palanca.
  11. El diseño de bisagra del flotador limita el ángulo del brazo para evitar que quede colgado en posición vertical.

Aplicaciones

  1. Control directo de bomba para mantener niveles.
  2. Operaciones automáticas de vaciado de tanque.
  3. Controle niveles o genere alarmas en sumideros, sistemas depuradores, tanques hidroneumáticos, calderas de baja presión y diversos procesos de tratamiento de aguas residuales o negras.
  4. Control de nivel.
  5. Control de válvulas.

Ficha técnica – Click aquí

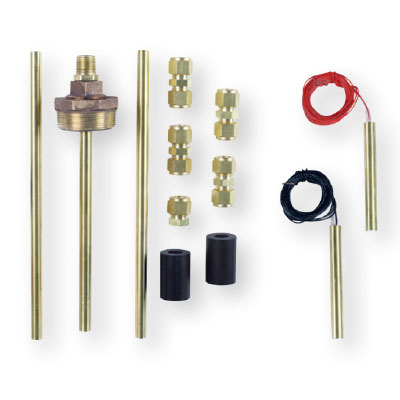

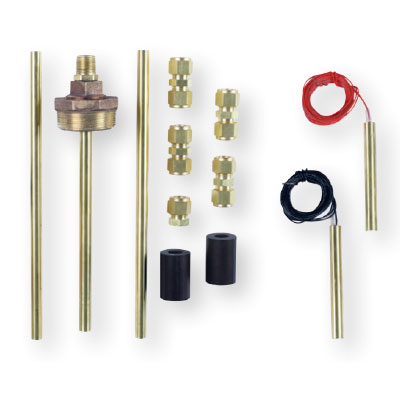

Productos Relacionados – ● Interruptor De Nivel De Pala Dwyer – Serie PLS2 ● Kit De Interruptor Multinivel Dwyer – Modelo F7-MLK ● Interruptor De Nivel De Diapasón Dwyer – Serie TFLS ● Interruptor De Nivel Dwyer – Series F6 Y F7

Interruptor de flotador FLOTECT Dwyer – serie L4 de venta aquí, contacta a alguno de nuestros asesores dentro del chat o marca al número de sucursal más cercano a ti, será un placer atenderte.

📌 Selección de Modelo

EXAMPLE L4 SS-D-TOP 50 B1HC Series L4-SS-D-TOP-50-B1HC Flotect® Float Switch, 316 SS body, DPDT, top mounted housing, 50 psi – 2-1/2″ spherical float, with 2″ hex type carbon steel bushing.
SERIES L4 Flotect® Float Switch
1ST SET OF OPTIONS SS 316SS Body (430 Magnet Keeper)
(Select any or all) D DPDT
TOP Top Mounted Housing
2ND SET OF OPTIONS 50 50 psi, 2-1/2″ Spherical Float
150 150 psi, 2-1/2″ Spherical Float
300 300 psi, 2-1/2″ Spherical Float
316 All 316SS Wetted Parts
AT ATEX Approval
BSPT BSPT Process Connection, M25 Conduit
CI Cast Iron Housing
EPOXY Epoxy Coated Housing
IEC IECEX Approval
MT High Temperature
MV Gold Contacts
NH No Housing
NI Nickel 200 Vane/Vane Block
ST Stainless Steel Tag
TBC Terminal Block Connection
TRD Time Delay Relay, Decreasing Flow
TRI Time Delay Relay, Increasing Flow
W Weld SST Threaded Flange or Bushing to SST Body
FLANGES/BUSHINGS B1FC 2″ Flush Type Carbon Steel Bushing
B1HB 2″ Hex Type Brass Bushing
B1HC 2″ Hex Type Carbon Steel Bushing
B1H4 2″ Hex Type 304SS Bushing
B1HS 2″ Hex Type 316SS Bushing
B2FC 2-1/2″ Flush Type Carbon Steel Bushing
B2F4 2-1/2″ Flush Type 304SS Bushing
B2HC 2-1/2″ Hex Type Carbon Steel Bushing
B2H4 2-1/2″ Hex Type 304SS Bushing
B2HS 2-1/2″ Hex Type 316SS Bushing
B2HB 2-1/2″ Hex Type Brass Bushing
B4HS 4″ Hex Type 316SS Bushing
F2C1 2″ Carbon Steel 150# Flange
F2C3 2″ Carbon Steel 300# Flange
F2C6 2″ Carbon Steel 600# Flange
F2C9 2″ Carbon Steel 900# Flange
F3C1 3″ Carbon Steel 150# Flange
F3C3 3″ Carbon Steel 300# Flange
F2S1 2″ 316SS 150# Flange
F2S3 2″ 316SS 300# Flange
F2S6 2″ 316SS 600# Flange
F3S1 3″ 316SS 150# Flange
F3S3 3″ 316SS 300# Flange
F4C1 4″ Carbon Steel 150# Flange
F4C3 4″ Carbon Steel 300# Flange
F4S1 4″ 316SS 150# Flange
F4S3 4″ 316SS 300# Flange

📋 Datos Técnicos

Servicio: Líquidos compatibles con materiales mojados.
Materiales mojados: Flotador y varilla: acero inoxidable 316; cuerpo: latón o acero inoxidable 316 estándar; sujetador de imán: acero inoxidable 430 estándar, acero inoxidable 316 o níquel opcional.
Límites de temperatura: 4 a 275 °F (-20 a 135 °C) estándar. Opción MT de alta temperatura, 400 °F (205 °C), (opción MT no homologada por UL, CSA, ATEX o SAA).
Límite de presión: Cuerpo de latón 1000 psig (69 bar), cuerpo de acero inoxidable 316 2000 psig (138 bar). Flotador estándar clasificado para 100 psig (6.9 bar). Para los demás flotadores, vea las opciones.
Clasificación de gabinete: Weatherproof and Explosion-proof. **Listed with UL and CSA for Class I, Groups C and D; Class II, Groups E, F, and G. ATEX CE 0344 EX II 2 G Ex d IIB T6 Gb -20°C≤Tamb󖽙°C. -20°C≤Process Temp󖽙°C. EC-Type Certificate No.: KEMA 03 ATEX 2383. ATEX Standards: EN60079-0: 2009; EN60079-1: 2007. IECEx Certified: For Ex d IIB T6 Gb -20°C≤Tamb󖽙°C. -20°C≤Process Temp󖽙°C. IECEx Certificate of Conformity: IECEx DEK 11.0071. IECEx Standards: IEC 60079-0: 2007; IEC 60079-1: 2007.
Tipo de interruptor: Interruptor de acción rápida 1P2T estándar, interruptor de acción rápida 2P2T opcional.
Clasificación eléctrica: modelos UL, FM, ATEX e IECEx: 10 A a 125/250 VCA (V~). Modelos CSA: 5 A a 125/250 VCA (V~); 5 A resistivo, 3 A inductivo a 30 VCC. Opción MV: 1 A a 125 VCA (V~); 1 A resistivo, 0,5 A inductivo a 30 VCC. Opción MT: 5 A a 125/250 VCA (V~). [Opciones MT y MV no aprobadas por UL, CSA, FM, ATEX o IECEx]
Conexión eléctrica: Modelos UL y CSA: 16 AWG, 6″ (152 mm) long. Unidades ATEX y IECEx: bloque de terminales.
Conduit Connection: 3/4″ (19.05 mm) female NPT standard or M25 with -BSPT option.
Conexión de proceso: 1-1/2″ (38,10 mm) macho NPT o 1-1/2″ (38,10 mm) macho BSPT estándar, 2-1/2″ (63,50 mm) macho NPT o 2-1/2″ (63,50 mm) macho BSPT estándar con flotadores opcionales.
Orientación de montaje: Instalación horizontal estándar, montaje superior vertical opcional.
Banda muerta: 3/4″ (19 mm) para flotador estándar.
Peso específico: 0.7 mínimo con flotador estándar. Para otros flotadores, vea la página de opciones y accesorios.
Peso: 4 lb 9 oz (2,07 kg).
Aprobaciones de agencias: ATEX, CE, CSA, FM, IECEx, UL**.
**La opción sin carcasa (-NH) no tiene aprobaciones.

📍 Características

● Cuerpo a prueba de fugas, maquinado a partir de material en barras.

● Las opciones de flotador dependen de la presión máxima y del peso específico.

● Resistente a la intemperie, diseñado para cumplir con las especificaciones NEMA 4.

● A prueba de explosiones.

● Se instala de manera directa y fácil en el tanque mediante una conexión para derivación roscada o una brida.

● Conjunto eléctrico que puede reemplazarse fácilmente sin desinstalar la unidad, de manera que no es necesario apagar el proceso.

● Instalación horizontal o instalación vertical opcional de montaje superior.

● Un exclusivo diseño de conmutación accionada magnéticamente brinda un rendimiento superior.

● Sin fuelles, resortes o sellos que puedan fallar.

● Un flotador de movimiento libre atrae un imán dentro del cuerpo metálico sólido del interruptor, accionando un interruptor de acción rápida mediante un sencillo brazo de palanca.

● El diseño de bisagra del flotador limita el ángulo del brazo para evitar que quede colgado en posición vertical.

✔️ Aplicaciones

● Control directo de bomba para mantener niveles.

● Operaciones automáticas de vaciado de tanque.

● Controle niveles o genere alarmas en sumideros, sistemas depuradores, tanques hidroneumáticos, calderas de baja presión y diversos procesos de tratamiento de aguas residuales o negras.

● Control de nivel.

● Control de válvulas.

📑 APROBACIONES

● ATEX QAN

● CE Approval

● CE Approval (ATEX)

● EU-Type Examination Certificate

● FM Approval

● IECEx Certificate

● RoHS Letter of Compliance
