Video-Registrador Digital Honeywell - Serie Minitrend ( TVMIGR )

Video-Registrador Digital Honeywell – Serie Minitrend ( TVMIGR )

Honeywell

Comparte en Redes

Add to WishlistRemove from Wishlist
Add to Wishlist
Categoría:
Cars Models : Graficadores/Registradores Honeywell Video-Registrador Digital– Serie Minitrend(TVMIGR) ,

Descripción

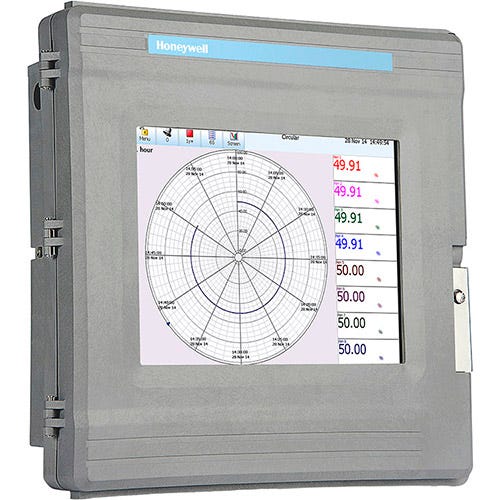

El Video-Registrador Digital Honeywell – Serie Minitrend ( TVMIGR ) de 5.7 “proporciona un registro de datos electrónico avanzado para reemplazar los registradores de gráficos de tira de papel de 100 mm (4”), lo que elimina las molestias y los costos asociados con bolígrafos, papel y piezas mecánicas. los datos se almacenan en un formato electrónico seguro para facilitar y realizar análisis e informes rápidos.

La pantalla TFT activa a color de 5,7 “(640 x 480 píxeles) proporciona una interfaz de operador local para monitorear el proceso y para la configuración usando selecciones de menú de pantalla táctil. Las pantallas incluyen tendencias horizontales o verticales, alarmas, valores digitales, formato tabular o gráficos de barras. un reemplazo directo del retirado Honeywell Minitrend QX.

Puede activar fácilmente las funciones avanzadas integradas en la grabadora Minitrend GR utilizando créditos de firmware de Honeywell. Consulte la Tabla 7.1: Opciones de firmware en el manual del usuario de la grabadora para obtener una lista completa de las opciones de firmware disponibles y los créditos necesarios para activarlas en su grabadora.

TVMIGR-40122-1-00000-1-000000
Four Analog Inputs,  Standard inputs include T/C, mV, V, mA, Ohms and RTD actuations. / Four Relay Outputs, / 90 – 240 VAC with US Power Cord, / 60 Hz, / 2Gb Internal Memory, / CE Mark/IP55/NEMA 3, / Grey Color Bezel, Standard Honeywell labeling.
TVMIGR-80122-1-00000-1-000000
Eigth Analog Inputs,  Standard inputs include T/C, mV, V, mA, Ohms and RTD actuations. / Four Relay Outputs, / 90 – 240 VAC with US Power Cord, / 60 Hz, / 2Gb Internal.

Ficha técnica – Click aquí

Productos Relacionados – ● Registrador Y Controlador De Temperatura – SERIE DR4300 ● Video-Registrador Digital Honeywell – Serie DR Graphic

Video-Registrador Digital Honeywell – Serie Minitrend ( TVMIGR ) de venta aquí, contacta a alguno de nuestros asesores dentro del chat o marca al número de sucursal más cercano a ti, será un placer atenderte.

📋 Especificaciones Básicas

Features Minitrend
Chart Size / Screen Size 145 mm (5.7 in)
Number of Inputs Up to 16
Input Signal Type  Thermocouple, RTD, Pulse, mA, mV, V, Ohms
Scan Rate 20 ms (linear input)* /
100 ms
Chart Speed / Display Rate 1 to 6000 mm/hr (0.04 to 240 in/hr
Accuracy 0.1% Typical – T/C
Screen Design* (Custom Screens) Yes
Alarm Outputs* / Alarm SP Up to 8 / 6 per pen
Digital Inputs* Up to 16
Auxiliary Output* Up to 4
Transmitter Power* Yes
Totalizer(s), Counters* Yes
Math Functions* / Math Scripts* Yes
Communications Ethernet / RS485
Front Face Protection Rating IP65 / NEMA 3,
IP66 / NEMA 4X*
Case Size (W x H x D) 144 x 144 x 200 mm
(5.7 x 5.7 x 7.9 in)
Cutout Size (W x H) 138 x 138 mm (5.4 x 5.4 in)
Instrument Power 90 to 250 Vac, 12-30 Vdc / 12-20 Vac*
Approval CE, UL / CSA*,
FM CL 1 Div 2*
Display Color LCD (Active TFT) VGA
Data Storage SD card / USB memory key
Chart Type Electronic media
Portable Case Yes *
HealthWatch / Maintenance Yes *
Remote Viewing Yes *

✔ Guía de selección de modelos

Descripción Numero de catalogo
Registrador avanzado de procesos sin papel Minitrend GR 5.7 “ TVMIGR-
Ranura A Ninguna
Cuatro entradas analógicas
Seis entradas
analógicas Ocho entradas analógicas
Cuatro entradas de pulsos		 0 _
4 _
6 _
8 _
P _
Ranura B Ninguna
Cuatro entradas analógicas adicionales [a]
Seis entradas analógicas [f]
Ocho entradas analógicas [f]
Cuatro entradas de pulso [f]
Dos salidas
analógicas Cuatro salidas analógicas		 _ 0
_ 4
_ 6
_ 8
_ P
_ A
_ B
E / S discretas de la ranura G Ninguno (1 salida discreta estándar)
Cuatro salidas de relé
8 relés, 2 entradas digitales
8 DI configurable / salida discreta de 24 V
16 DI configurable / salida discreta de 24 V		 0
1
2
3
4
Opciones para la grabadora gráfica avanzada
Poder 90-240 VCA, enchufe de EE. UU.
90-240 VCA, UR, alimentación del transmisor Alimentación
del instrumento de 24 VCC		 2 _
4 _
6 _
Valor de filtro de frecuencia de entrada de 50 Hz Valor de filtro de frecuencia de entrada de
60 Hz		 _ 1
_ 2
Almacenamiento de tarjeta de memoria Memoria interna de 1 GB Memoria interna de
2 GB Memoria interna de
4 GB Memoria interna de
1 GB, Tarjeta SD extraíble de 8 GB (mínimo sugerido)
Memoria interna de 2 GB, Tarjeta SD extraíble de 8 GB
Memoria interna de 4 GB, Tarjeta SD extraíble de 8 GB		 0
1
2
3
4
5
Seguridad Seguridad estándar
Sistema de seguridad extendido ESS (21 CFR Parte 11)		 0 _ _
S _ _
Créditos de firmware Diez Créditos
Veinte Créditos
Treinta Créditos
Cuarenta Créditos
Cincuenta Créditos
Sesenta Créditos
Setenta y Cinco Créditos
Noventa y Nueve Créditos		 _ 10
_ 20
_ 30
_ 40
_ 50
_ 60
_ 70
_ 90
Estuche / Montaje Montaje en panel estándar Montaje en panel
estándar, cubierta trasera (recomendado para entradas T / C)		 0 _ _ _ _ _
R _ _ _ _ _
Manual TrendViewer, manual en CD
TrendViewer en CD, manual impreso		 _ 0 _ _ _ _
_ U _ _ _ _
Etiquetas / Garantía Sin etiqueta, garantía estándar de 18 meses
Etiqueta de acero inoxidable (3 líneas x 22 caracteres), garantía de 18 meses
sin etiqueta, garantía de 30 meses y soporte GTS
Etiqueta de acero inoxidable, garantía de 30 meses y soporte GTS		 _ _ 0 _ _ _
_ _ S _ _ _
_ _ 1 _ _ _
_ _ T _ _ _
Aprobaciones Marca CE, IP55, NEMA 3
Marca CE, IP66, NEMA 4X
CE, UL, Aprobaciones CSA, IP55, NEMA 3 [c]
CE, UL, Aprobaciones CSA, IP66, NEMA 4x [c]
CE, FM Clase 1 Div 2, IP66, NEMA 4x [c]
CE, UL, CSA / FM Cl1 Dv2, IP66, NEMA 4x [c]		 _ _ _ 0 _ _
_ _ _ 1 _ _
_ _ _ 2 _ _
_ _ _ 3 _ _
_ _ _ 5 _ _
_ _ _ 7 _ _
Certificados Ninguno
F3391 Certificado de conformidad
F3399 Informe de prueba de calibración
F3391 y F3399 Informes		 _ _ _ _ 0 _
_ _ _ _ B _
_ _ _ _ C _
_ _ _ _ E _
Software Ninguno
TrendManager Pro (TMP) Licencia única
Trend Server Pro (TSP) Licencia única
TrendServer Pro con OPC DA Server
Diseñador de pantalla de licencia única , TrendViewer
Screen Designer, TrendManager Pro
Screen Designer, TrendServer Pro		 _ _ _ _ _ 0
_ _ _ _ _ P
_ _ _ _ _ S
_ _ _ _ _ T
_ _ _ _ _ E
_ _ _ _ _ F
_ _ _ _ _ G
Software y
accesorios		 Software de herramienta de informes por lotes (requiere TMP / TSP y cinco créditos de lote
, paquete de 5 protectores de pantalla para Minitrend GR		 50069040-501
50017290-501

📍 Características

● 4, 6, 8, 12 o 16 canales de entrada; Hasta 16 salidas de alarma, hasta 4 salidas analógicas.

● Velocidades de registro y gráficos independientes.

● Comunicaciones Ethernet o RS-485 (ASCII o Modbus RTU).

● Comunicaciones Modbus / TCP / RTU maestro / esclavo, correo electrónico en caso de alarma, transferencia de datos FTP al software TrendManager.

● Memoria flash interna estándar de 1 GB para almacenamiento de datos, más tarjeta SD extraíble para almacenamiento de datos redundante.

● Reciba un correo electrónico en caso de alarma desde la grabadora o vea las pantallas de su grabadora en su PC usando la aplicación Windows Remote Viewer.

● Fuente de alimentación opcional de 24 VCC para transmisores de campo alimentados por bucle (200 mA).

● Protección con contraseña o seguridad extendida ESS opcional para el cumplimiento de 21 CFR Parte 11.

● Compatible con Honeywell TrendManager Pro Software Suite.
